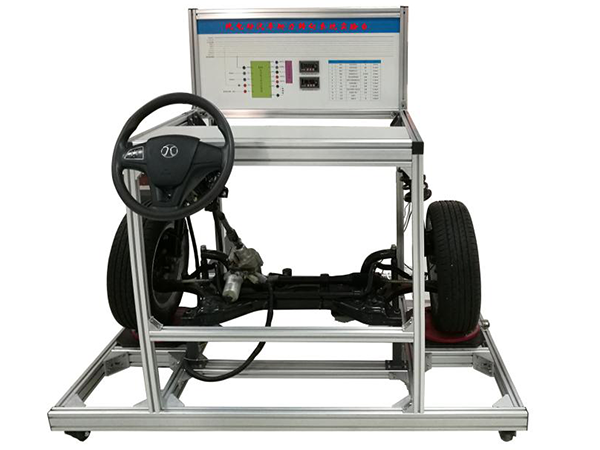

電動汽車助力轉向系統實驗臺
本實驗臺選用電動汽車電動助力轉向系統實物總成及測控系統軟硬件組成，包括：方向盤、方向機、前懸掛系統、車輪、轉角盤、控制單元、電動機、扭矩傳感器、實訓臺支架。適用于中高等職業學校和培訓機構的汽車底盤構造與維修實訓教學，能夠滿足電動助力轉向系統的結構組成，動作演示故障診斷分析等教學需求。
1. 充分展示汽車轉向系統的組成結構和工作過程?？蛇M行動力轉向和非動力轉向的對比；
2. 全鋁金屬面板彩色原車電路原理圖，外接端子，雙向測試端口，不用拔拉電器插頭或穿刺導線；能開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練；
3. LED燈顯示傳感器執行器不同工況下工作情況；
4. 數字表顯示不同工況下傳感參數變化；
5. 轉向刻度盤分別顯示轉向角度，可進行前輪定位檢測與調整教學；
6. 信號模擬系統，電動助力轉向控制單元可根據方向盤角扭矩信號、發動機信號、車速信號進入不同的助力模式、以達到最佳助力狀態；
7. 電控自診斷功能：可通過手工或專用儀器進行電控系統故障碼讀取清處實驗；
8. 故障設置功能：電控系統的故障設置操作方法簡單、隱蔽、考核方便，即要求可以通過鍵盤（單片機）對實驗系統進行故障設置與排除，教師學生界面分開，智能對學生考核情況記錄保存考核評分，同時還可以通過上微機（ PC機）對實驗系統進行遠程控制故障設置與排除；
9. 可調式懸架，可調整輪胎對地面的附著力；
10. 可進行動力轉向和非動力轉向的對比實驗，演示電動式電控助力轉向的原理、作用、變化；
11. 通過多媒體軟件及數據采集系統可同步顯示電動助力轉向工作過程中轉向系統扭矩、電機電流、車速，發動機轉速等參數變化，并可保存打印。（包括采集控制器及多媒體軟件；不包含電腦及打印機）；
12. 可移動鋼制噴塑臺架，安全可靠、萬向自鎖腳輪移動放置方便；
13. 臺架配備使用說明書、實訓指導手冊、學生手冊及其它相關資料；
